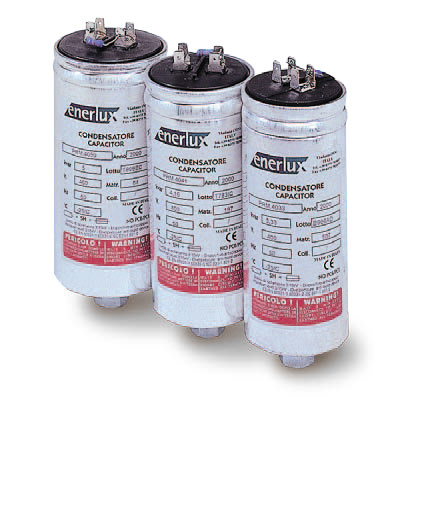

Les condensateurs auto-régénérables de la série PRM sont constitués par un élément monophasé, réalisé en film de polypropylène métallisé, et insérés dans une enveloppe cylindrique d’aluminium extrudé, avec queue de fixation M12 x 12 mm; la queue M12 est utilisée pour la mise à la terre du condensateur.
La fermeture du condensateur est réalisée par la bordure de l’enveloppe en aluminium sur la languette en nylon renforcé par de la fibre de verre autoextinguible (classe V2 selon les normes UL 94), garantissant une étanchéité parfaite. Les Condensateurs sont dotés de résistances de décharge extérieures, connectées permanentement aux bornes faston de la languette du condensateur.
Particulièrement indiqués pour l’exécution d’unités triphasées modulaires (voir Série UTF), appareillages de compensation fixe ou avec gradins avec régulateur automatique de cosϕ.

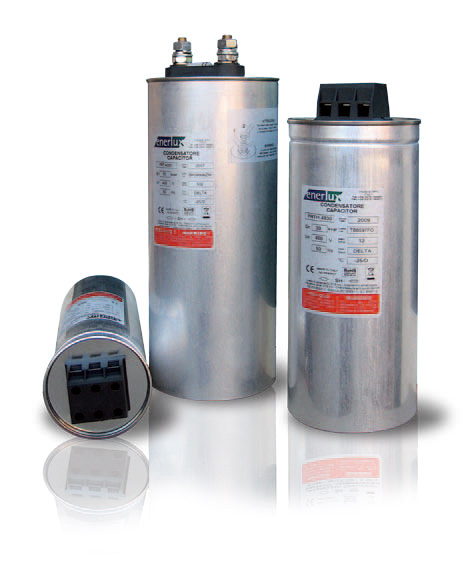

Les condensateurs auto-régénérables de la série PRT sont constitués par trois éléments monophasés, réalisés en film de polypropylène métallisé, couplés en triangle et insérés dans une enveloppe cylindrique d’aluminium extrudé, avec queue de fixation M12 x 12 mm utilisée pour la mise à la terre du condensateur. La fermeture du condensateur est réalisée par la bordure du disque en acier sur l’enveloppe en aluminium, garantissant une étanchéité parfaite. La languette en nylon renforcé par de la fibre de verre sur laquelle sont disposées les trois bornes de fixation.
Les condensateurs de la Série PRT peuvent être réalisés aussi dans une version à sec. Les condensateurs à sec ne sont pas des condensateurs standard à magasin mais sont produit sur demande. Dans le cas de demande pour ces condensateurs, le code du condensateur doit être complété avec la lettre “D” avant le code du produit.
Si sont demandés des temps de décharge mineures, on doit utiliser résistances de décharge rapide (fournies sur demande) qui permettent au condensateur de se décharger dans quelque seconde.

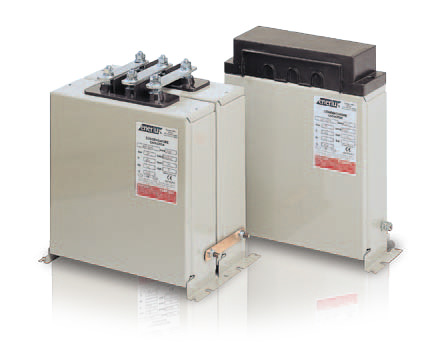

Les condensateurs modulaires triphasés de la série UTF sont constitués par trois éléments monophasés type PRM, couplés en triangle et insérés dans une enveloppe réalisée en tôle robuste d’acier, peinte au feu avec des résines époxy, couleur RAL 7035.
Les caractéristiques particulières de construction de cette enveloppe garantissent une meilleure dissipation de la chaleur produite à l’intérieur et une amélioration des conditions de fonctionnement des unités capacitives qu’elle contient. L’enveloppe est dotée de pattes spéciales pour la fixation au sol et d’un couvercle extérieur de protection des bornes en nylon renforcé par de la fibre de verre qui garantit un degré de protection IP40. Grâce à sa structure modulaire, l’assemblage électrique et mécanique est simple et fonctionnel.
Particulièrement indiquées, grâce à leur modularité, pour la compensation de phase fixe de moteurs et transformateurs.

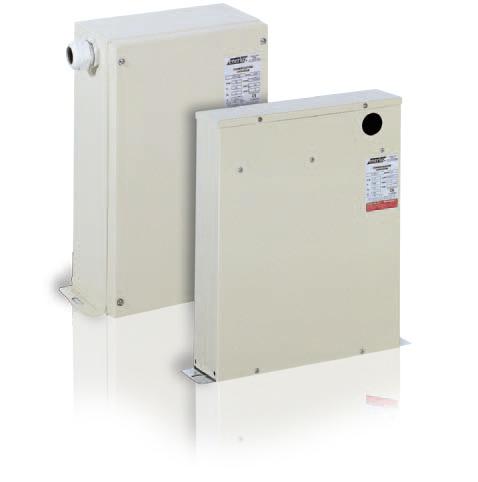

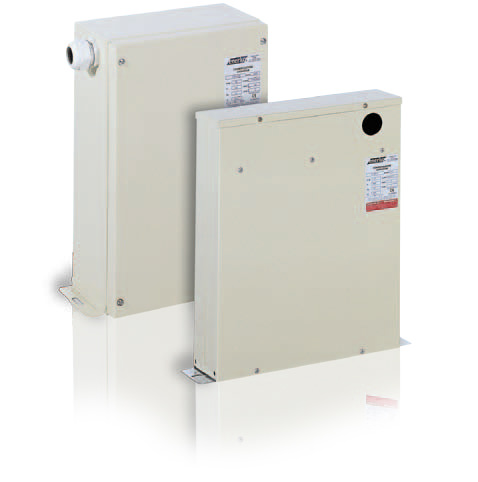

Les condensateurs triphasés de la série FT sont constitués par des éléments triphasés type PRT, connectés en parallèle et insérés dans une enveloppe réalisée en tôle robuste d’acier, peinte au feu avec des résines époxy, couleur RAL 7035.
Les caractéristiques particulières de construction de cette enveloppe garantissent une meilleure dissipation de la chaleur produite à l’intérieur et une amélioration des conditions de fonctionnement des unités capacitives qu’elle contient.
L’enveloppe est dotée de pattes spéciales pour la fixation au sol et d’un couvercle extérieur de protection qui garantit un degré de protection IP40 (FT) ou IP54 (FTE).
Particulièrement indiquées pour la compensation de phase fixe comme par exemple la compensation à vide des transformateurs ou la compensation fixe des moteurs.

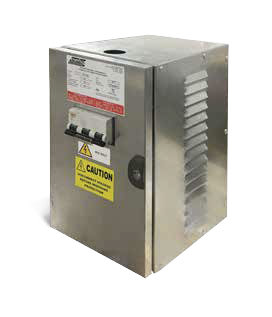

Les appareillages fixes de la Série CGT se composent de:
• ARMOIRE métallique dotée d’ailettes de refroidissement en tôle robuste pliée sous pression, traitée avec un procédé de phosphatation pour la protection contre la corrosion.
• DISJONCTEUR automatique tripolaire.
• CONDENSATEURS Série PRT.
• CABLES de connexion intérieurs ignifuges type N07VK.
Les appareillages muraux de la Série CGT sont conçu pour la compensation fixe des transformateurs et des utilisateurs similaires.

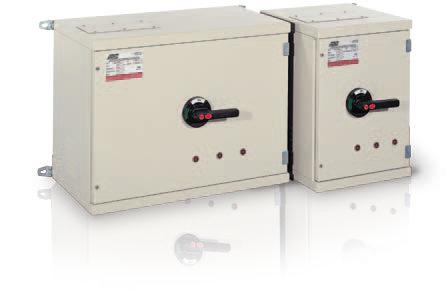

Les appareillages fixes de la Série RGT se composent de:
• ARMOIRE métallique dotée d’ailettes de refroidissement en tôle robuste pliée sous pression, traitée avec un procédé de phosphatation pour la protection contre la corrosion et puis peinte avec poudres époxy, teinte RAL7035.
• SECTIONNEUR à déclenchement rapide avec fusibles à haut pouvoir de coupure de type NHØØ.
• CONDENSATEURS Série PRT.
• CABLES de connexion intérieurs ignifuges type N07VK.
• SIGNALISATIONS LUMINEUSES avec lumière rouge pour armoire sous tension
Les appareillages muraux de la Série RGT sont conçu pour la compensation fixe des transformateurs et des utilisateurs similaires.
