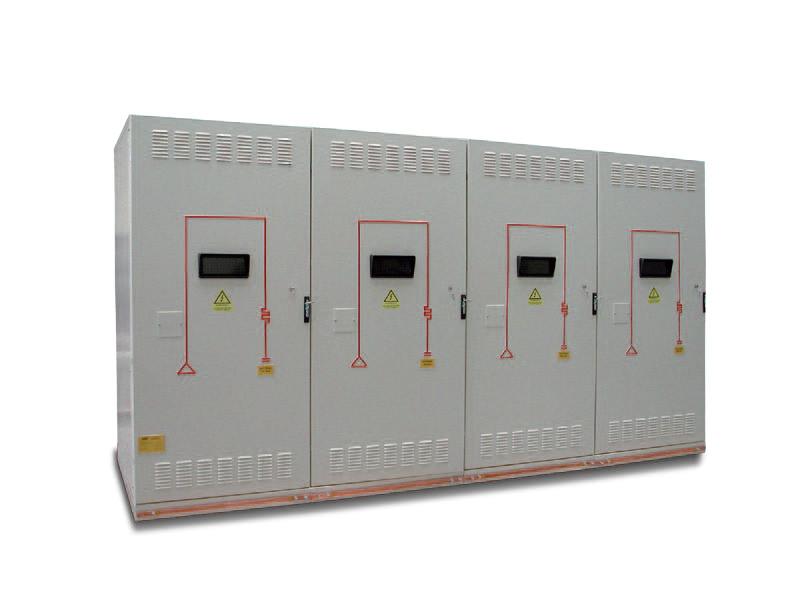

Les cellules MT modèle MPFC sont des cellules pour les applications de compensation de phase MT, composées de condensateurs triphasés ou de batteries de condensateurs appropriés à la compensation de phase de puissance moyenne de charges comme transformateurs, moteurs, etc.
Elles sont particulièrement indiquées si l’installation d’emploi nécessite une compensation de phase facile à installer et dont l’association aux tableaux existants est rapide et pratique, grâce aussi à la conformation de leur structure de tableau compact et complet.
La version standard se compose d’une cellule MT réalisée au moyen d’un tableau avec un degré de protection IP30 (il est possible de réaliser des enveloppes avec un degré de protection allant jusqu’à IP55), dans laquelle sont incorporés les fusibles de protection, les selfs de limitation de la crête de courant d’insertion et les condensateurs ou la batterie, le système d’interverrouillage à clé.
L’alimentation se fait généralement par câbles par le bas de la cellule, mais il est possible d’en réaliser aussi sur demande spécifique. Les cellules série MPFC sont réalisées pour une tension de service max. de 24kV.
Les principaux accessoires disponibles pour compléter la version standard sont:

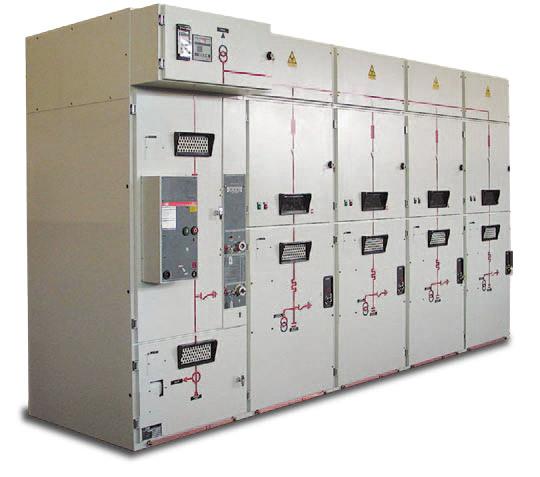

Les tableaux de compensation de phase modèle QMT consistent en une vaste gamme de batteries de condensateurs assemblés à l’intérieur de tableaux isolés en air en exécution protégée ou blindée.
Les modèles réalisables sont multiples en fonction du type d’exigence; il est en effet possible de réaliser des tableaux dotés de différents appareillages comme disjoncteurs, contacteurs, sectionneurs sous charge, sectionneurs de terre, etc.
La structure des tableaux est en acier du type au sol, divisé par compartiments, peint (couleur standard RAL 7030).
Chaque compartiment est doté de systèmes d’interverrouillage électromécaniques, pour prévenir les fausses manœuvres, et d’un hublot d’inspection. Le degré de protection dans la version standard est IP 3X avec portes fermées et IP 2X avec portes ouvertes, il est toutefois possible de réaliser des degrés de protection différents sur demande.
En général un disjoncteur général ou un sectionneur sous charge est installé à l’entrée du tableau pour déconnecter toute la batterie de la ligne d’alimentation. Les tableaux sont dotés de pitons à œil de levage appropriés au déplacement.
Enerlux Power Srl réalise des tableaux totalement automatiques, dotés de régulateur du cos phi qui commande l’insertion des différentes batteries en fonction de la puissance réactive requise; chaque batterie est pilotée par un contacteur sous vide avec fusibles ou par un disjoncteur motorisé en SF6 ou sous vide.
Dans les tableaux modèle QMT, des batteries avec filtres de blocage des harmoniques peuvent aussi être réalisées.
Les principaux accessoires disponibles pour compléter la version standard sont:
Nous précisons que, en plus des versions standards, nous réalisons des types de tableaux définis sur spécifications du Client.
